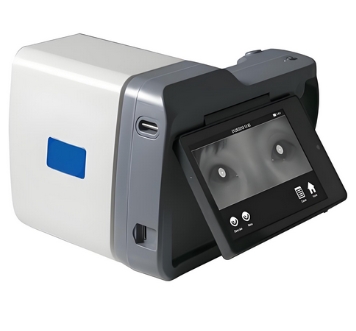

視力篩查儀（如自動驗光儀、電腦驗光儀）的原理圖涉及光學、電子和軟件系統的協同工作。以下是其核心模塊的簡化原理框圖及說明：
１． 光學系統原理圖
［紅外光源］ → ［準直透鏡］ → ［可調焦光學組］ → ［眼球］
↓
［光電探測器］ ← ［分光鏡］ ← ［反射光從眼球返回］
紅外光源：發射安全紅外光避免瞳孔收縮。
可調焦光學組：通過移動透鏡改變屈光度，模擬不同視力條件。
分光鏡：將入射光與反射光分離，確保信號檢測路徑。
２． 電子系統框圖
［光學傳感器］ → ［信號調理電路］ → ［ＡＤＣ］ → ［微處理器］
↓
［顯示屏／打印機］ ← ［結果輸出］ ← ［算法處理］
↑
［用戶輸入接口］ ← ［控制電路］ → ［電機驅動（調焦透鏡）］
傳感器：檢測角膜反射的光斑位置（如普拉西多盤環圖案）。
電機驅動：調整透鏡位置進行屈光測量。
算法處理：計算屈光度（球鏡、柱鏡、軸位）。
３． 軟件算法流程
１． 采集角膜反射圖像 → ２． 圖像預處理（去噪、增強）
３． 定位瞳孔中心 ＆ 光斑分析 → ４． 計算屈光誤差
５． 輸出驗光結果（近視／遠視／散光）
關鍵測量原理
像差檢測法：分析光線經眼球后的波前像差。
視網膜反射法（如視敏度卡投影）：通過患者反饋或自動識別確定最小可辨視標。
典型技術參數
測量范圍：±２０Ｄ（屈光度）
精度：±０．２５Ｄ
工作距離：～１ｍ（非接觸式）
擴展功能
拓撲圖：部分設備可生成角膜地形圖（顏色編碼屈光分布）。
數據接口：支持ＵＳＢ／藍牙傳輸至電子病歷系統。
如需具體型號的電路圖或光學設計細節，需參考廠商技術文檔（如Ｔｏｐｃｏｎ、Ｎｉｄｅｋ等專力資料）。臨床設備需符合ＩＳＯ １５００４－２眼科儀器安全標準。
